桦特电力调整器ws系列
详细信息

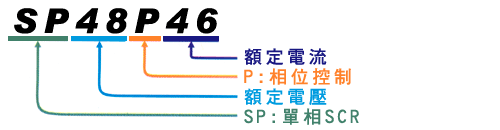

 1、S系列精巧型设计,无须辅助电源,配线简单,仅需4~20mA入力即可控制。  2、独特之DIN35轨道固定式设计,安装、拆卸、移动,方便容易。  3、采双SCR设计,高耐电压、高耐电流,绝无干扰现象非一般TRIAC产品可比。  4、具超温停止输出保护及指示功能。  5、散热面积大,容量充足。  6、单规格设计,使用范围广,180~480VAC均可使用。  型号识别

项目 \ 型号

SP48P18

SP48P26

SP48P36

SP48P46

额定电流

18A

26A

36A

46A

额定电压

180A~480VAC

180~480VAC

180~480VAC

180~480VAC

适用熔丝

FWC-25A10F

FWC-32A10F

45ET

63FE

外型尺寸

90L*54W*98H

130L*54W*98H

90L*54W*148H

130L*54W*148H

产品重量

0.45KG

0.6KG

0.65KG

0.9KG



单位:mm(表一)  指示灯说明  Input:入力讯号4mA时绿灯微亮,20mA时全亮。  TH Err:当散热片温度高于90°C时,超温指示红灯亮,SCR输出停止,此时请检查通风是否不良或周温过高。(待温度降至80°C以下时红灯熄灭,SCR再次输出)  标准安装




注意事项  一台温控器,仅可控制一台SCR,不可多台并联使用。  最大输出电压为95%。  周温在30°C以下可满载100%使用,否则请低于额定电流使用。

(参考图四)  选购时需考虑电源变动率(+20%)及负载误差,请勿超载使用。
